Versión 1.3.0

RCS Plot: Software de diseño de columnas de hormigón armado

Software completo para el análisis y dimensionamiento de columnas de hormigón armado

RCS Plot 3D Visualization
Información General
Detalles sobre el funcionamiento del software

RCSplot es un software completo para el análisis y dimensionamiento de columnas de hormigón armado.

El programa permite dimensionar columnas de cualquier sección transversal para resistir los esfuerzos axiales y momentos especificados directamente por el usuario.

El programa genera las curvas de resistencia a flexo-compresión en las direcciones principales 2D y también la superficie de resistencia para momentos Bi-Axiales (3D).

Funcionalidades y Características
Características principales del software
  • Gráfico de sección transversal de columna
  • Gráfico Curva P-M 2D
  • Gráfico Curva P-M 3D
  • Gráfico Curva M-M a partir de curva 3D
  • Gráfico de curva P-M en una dirección de análisis específica
  • Template para ingreso de secciones cuadradas, circulares y poligonales
  • Módulo para guardar secciones en archivos de extensión "rcs"
  • Módulo de exportación de nube de puntos 3D a planillas excel

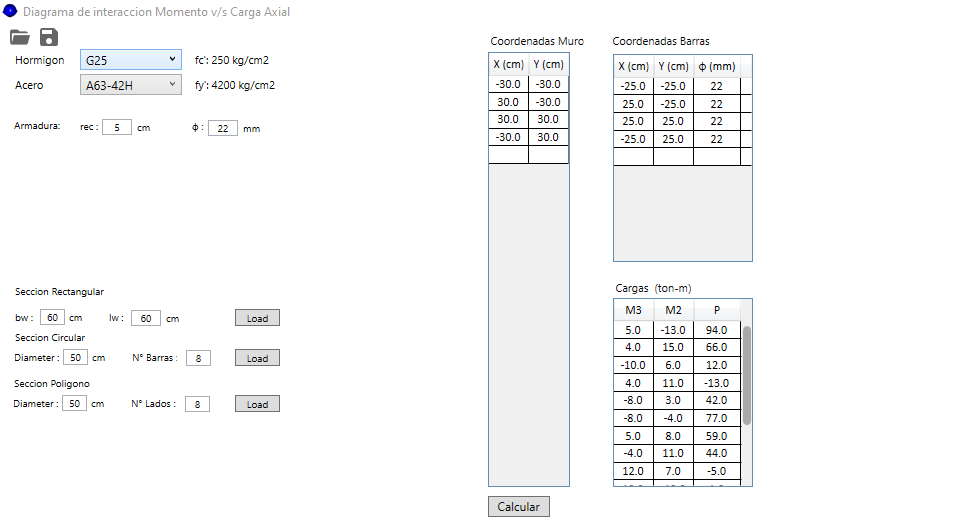

Módulo para ingreso de datos
Interfaz intuitiva para el ingreso de parámetros

En este módulo, se debe ingresar:

  • Características del material
  • Coordenadas de muro
  • Coordenadas de armadura de refuerzo
RCS Plot Interface

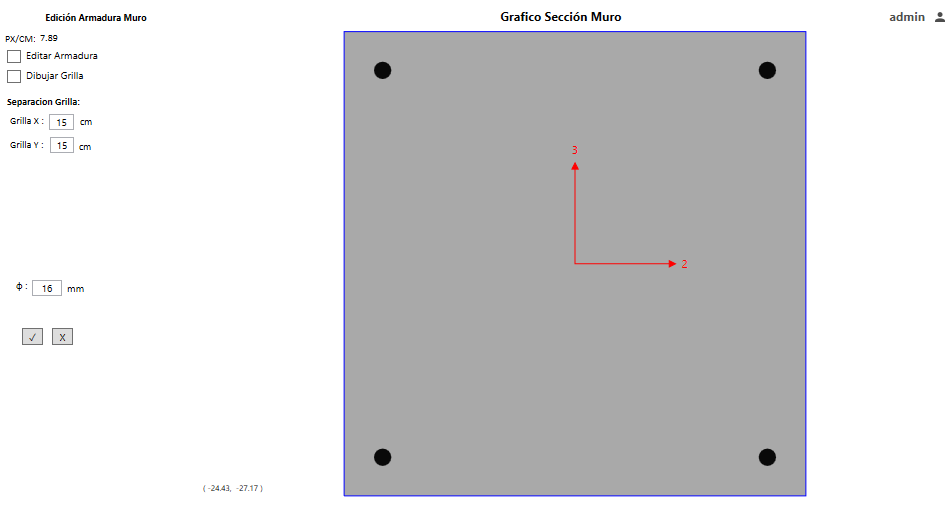

Grafico de Seccion
En este modulo, se muestran la seccion transversal ingresada en el modulo anterior junto a la convension de ejes principales.​
RCS Plot Interface

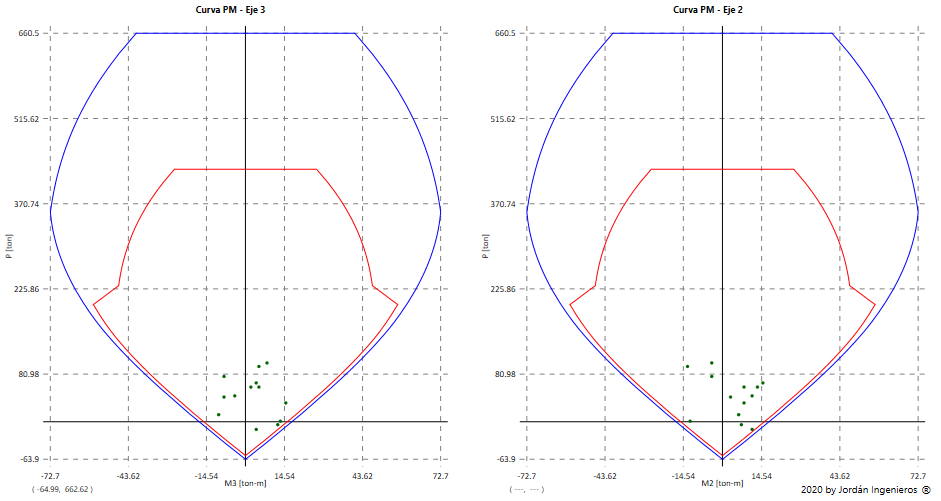

Curvas de Interaccion 2D
En este modulo, se muestran las curvas de resustencia nominal y reducidas para ambas direcciones principales de la seccion
RCS Plot Interface

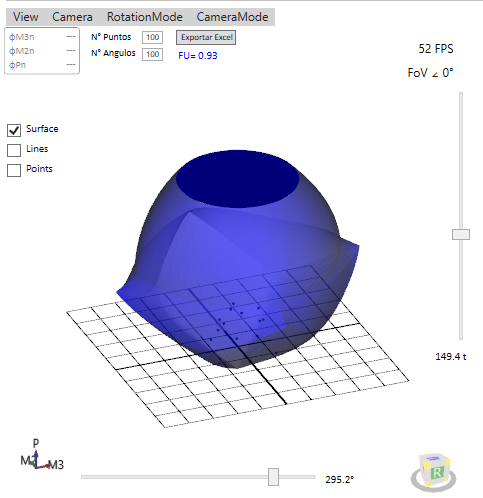

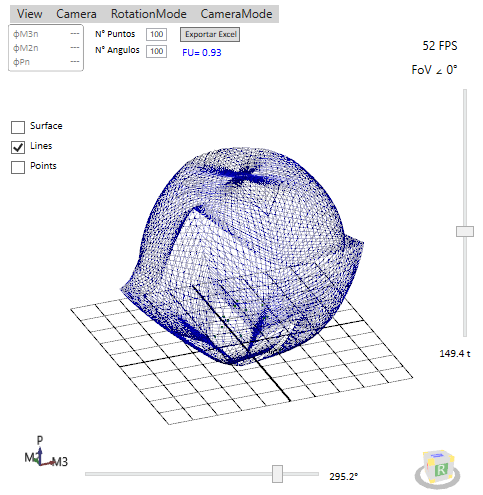

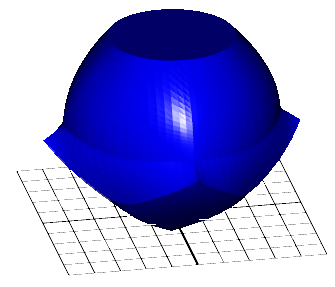

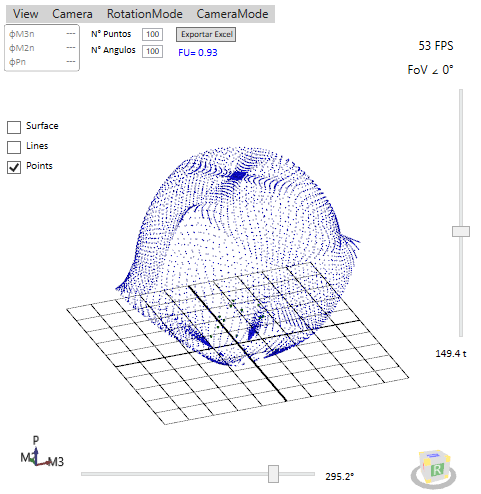

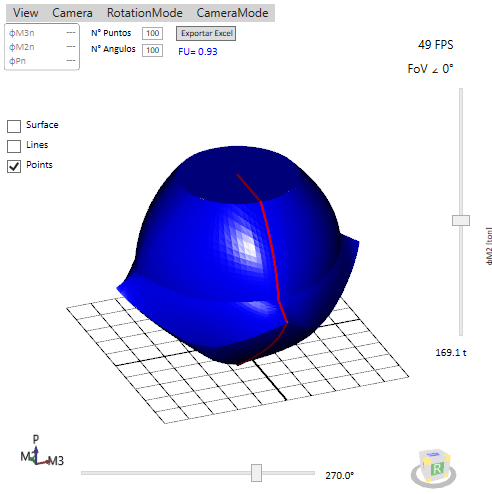

Curvas de Interaccion 3D
En este modulo, se permire visualizar la superfice nominal 3D de distitas formas, junto a las solicitaciones. Ademas es posible visualizar curvas 2D direccionales y corte horizontal M-M.
RCS Plot InterfaceRCS Plot InterfaceRCS Plot Interface

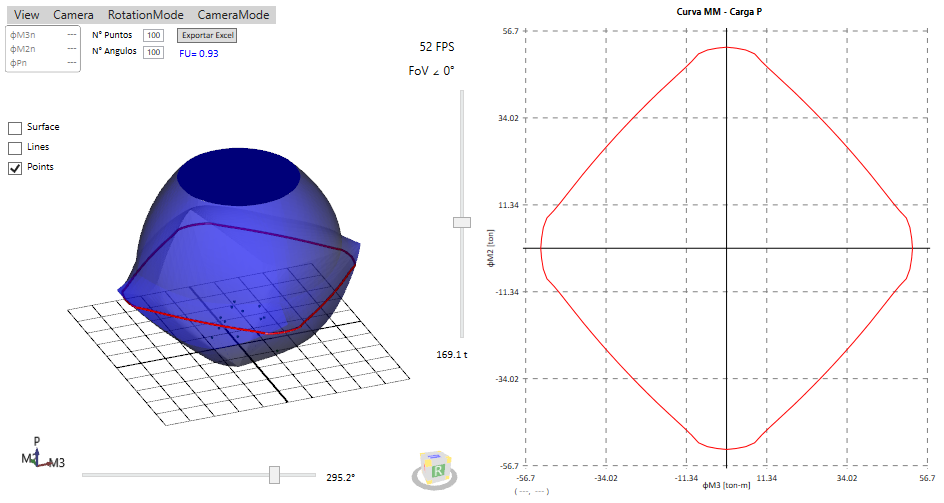

Diagrama M-M y PM direccional
En este modulo, se permire realizar secciones a la curva 3D
RCS Plot InterfaceRCS Plot Interface

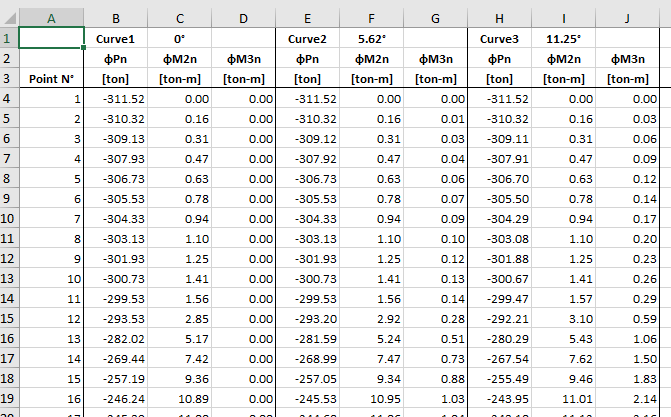

Exportacion de datos
Se permite exportar los datos a archivo excel
RCS Plot Interface
Descarga y Uso
Actualmente el sofware es de uso gratuito y es compatible con Windows

El programa no requiere instalacion, simplemente se debe ejecutar el archivo RCSplot1.3

Las credenciales para acceder al software son:

  • Username: admin
  • Password: admin

Cualquier consulta escribir a gabriel@jordaningenieros.cl
